Dans ce cours je vais vous montrez le rdm cours sur le traction , compression et flexion
|
| rdm |
rdm cours Resistance des matériaux, traction, compression, cisaillement et flexion
Traction simple et compression simple
Définitions
Un solide est sollicité
En traction simple lorsqu'il est soumis à deux forces directement
opposées situées sur la ligne moyenne et qui tendent à
l'allonger
En compression simple lorsqu'il est soumis à deux forces directement
opposées situées sur la ligne moyenne et qui tendent à le
raccourcir

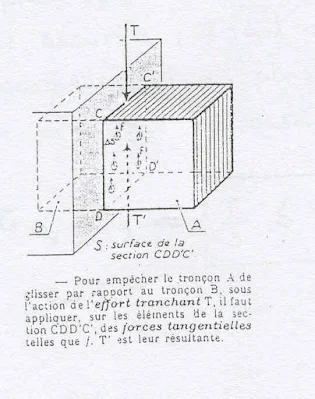

Cisaillement simple
Définitions
Un solide est sollicité en cisaillement simple lorsqu'il est soumis à
deux forces directement opposées agissant de part et d’autre d’une
même section
Remarques
Une telle disposition étant très théorique, les cas de
cisaillement simple sont très rares et s’accompagne souvent de flexion
et de compression
On admet toutefois qu’il y a cisaillement simple dans les cas
suivant
Contrainte de cisaillement ( En cisaillement simple)
t =T/S
t : contrainte moyenne de cisaillement
T : effort tranchant
S : section cisaillée
FLAMBAGE
L’essai de flambage est un essai comparable à celui de compression.
Il se fait sur des pièces longues
La charge appliquée est lentement croissante, cependant on constate
que pour une certaine valeur de la charge appelée charge critique, la
pièce fléchit brusquement
Formule d’Euler
Iyy’ : moment d’Inertie minimum de l’aire de la section
E : Module d’élasticité longitudinale
Lc : longueur de flambage de la poutre
Je t'explique dans cette vidéo un rdm cours sur les sollicitaions simple de | traction | compression | cisaillement | flexion en darija
